Montageort und Montageabstände

Diese Seite dient der Planung des Standorts für Battery und Inverter. Neben den Anforderungen an den Montageort informiert sie über die maximalen und minimalen Abstände zwischen den Geräten.

Anforderungen an den Montageort Battery und Inverter

Anforderungen an den Montageort Inverter vision

Setzen Sie das Produkt nicht direktem Sonnenlicht aus.
Lagern Sie keine brennbaren oder explosiven Materialien im Aufstellungsraum.
Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen (Mehlstaub, Sägemehl usw.).
Installieren Sie das Gerät nicht in der Nähe der Fernsehantenne oder des Antennenkabels.
Installieren Sie das Gerät nicht an Orten, die über 2000 m über dem Meeresspiegel liegen.
Installieren Sie das Gerät nicht in einer Umgebung mit Niederschlägen oder hoher Luftfeuchtigkeit (> 95 %).
Damit die Kühlluft ungehindert aus dem Gerät entweichen kann, darf der Abstand zu benachbarten Geräten nicht weniger als 30 cm betragen. Auch über dem Gehäuse muss ein Freiraum von mindestens 30 cm (Inverter vision one) oder 50 cm (Inverter vision three) vorhanden sein.
Die Umgebungstemperatur muss im Bereich von -25°C bis +60°C liegen.
Die Neigung der Wand sollte innerhalb von +/-5° liegen.

Anforderungen an den Montageort Battery vision

Montage in temperaturgeregelten Innenräumen und geschützten Außenbereichen
Betriebstemperatur -10 °C bis 55 °C
Umgebungstemperatur für optimalen Betrieb 10 °C bis 30 °C (mindestens 0 °C)
Setzen Sie das Produkt nicht direktem Sonnenlicht aus.
Das Produkt nicht in Fluchtwegen oder in Schlafzimmern aufstellen
Setzen Sie das Produkt keinen offenen Flammen aus
Lagern Sie keine brennbaren oder explosiven Materialien im Aufstellraum
Achten Sie bei der Installation des Produkts auf einen ausreichend festen und ebenen Untergrund, der das Gewicht der Batterie tragen kann
Die Batterie muss fest mit einer Wand verbunden sein, damit sie nicht umkippen kann
Die Batterie darf den Zugang zu Absperrvorrichtungen am Aufstellungsort nicht behindern
Der Einbauort muss so gewählt werden, dass das Produkt nicht überflutet wird
Das Produkt darf nicht in Heizungsräumen (definiert als Festbrennstoffheizungen mit einer Gesamtnennleistung von mehr als 50 kW, die nicht für andere Zwecke verwendet werden dürfen), Öl- oder Holzlagern, Holzscheunen und Schuppen usw. installiert werden.
Verwenden Sie Battery vision nicht in Fahrzeugen (Kraftfahrzeuge, Flugzeuge oder Wasserfahrzeuge)
Verwenden Sie Battery vision nicht in explosionsgefährdeten Bereichen (Mehlstaub, Sägespäne, etc.)
Installieren Sie Battery vision nicht an Orten, die über 2000 m über dem Meeresspiegel liegen
Installieren Sie Battery vision nicht in korrosiver oder ammoniakhaltiger Atmosphäre und lagern Sie keine ätzenden oder brennbaren Materialien in der Umgebung
Installieren Sie Battery vision nicht in der Nähe von Wärmequellen, in feuergefährdeten Bereichen oder in Umgebungen mit Feuchtigkeit/Atmosphäre mit hohem Salzgehalt
Damit die Kühlluft ungehindert aus dem Gerät entweichen kann, darf der Abstand zu benachbarten Geräten nicht weniger als 30 cm betragen. Auch oberhalb des Gehäuses muss ein Freiraum von mindestens 30 cm Höhe vorhanden sein
Vor dem Gerät ist ein Freiraum von ca. 120 cm Tiefe erforderlich, damit Installations- und Wartungsarbeiten an der Frontseite durchgeführt werden können
Vermeiden Sie die direkte Wärmeeinwirkung anderer Geräte und halten Sie den vom jeweiligen Hersteller vorgeschriebenen Mindestabstand zu benachbarten Geräten ein

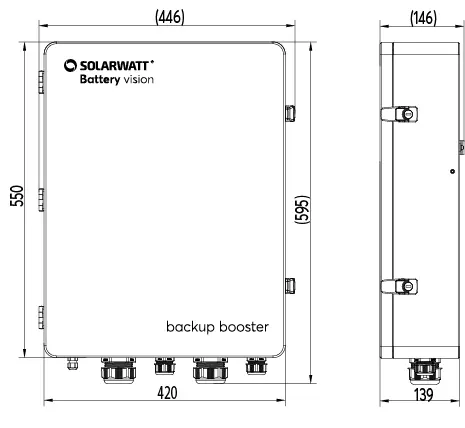

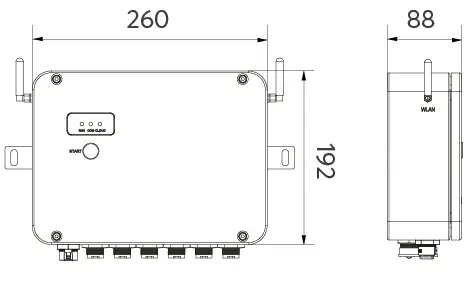

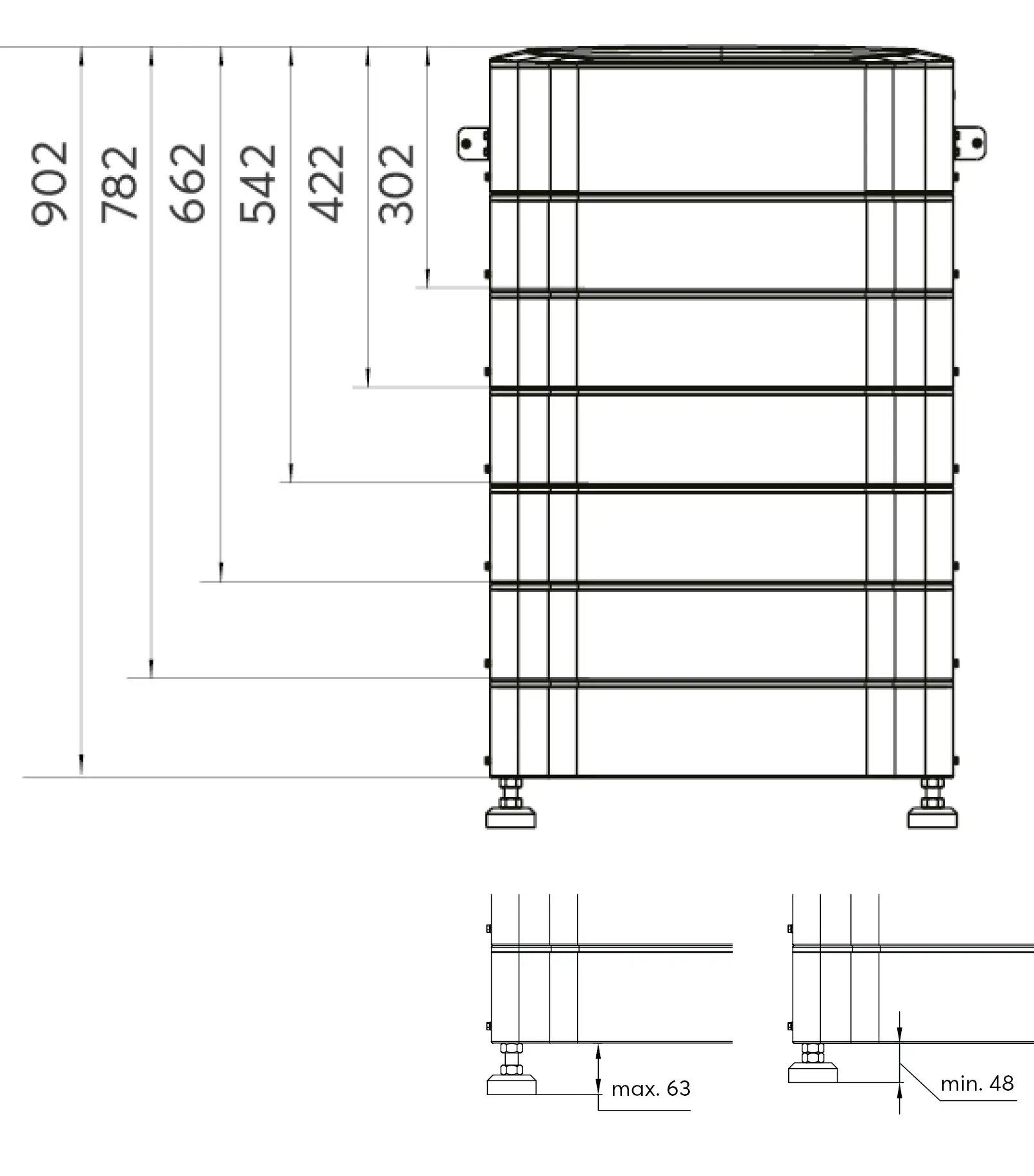

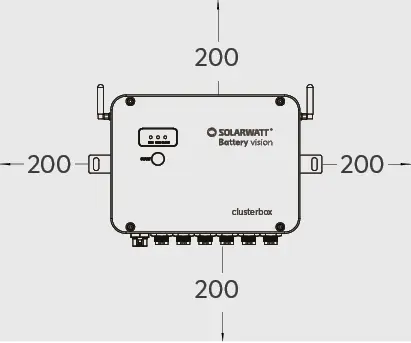

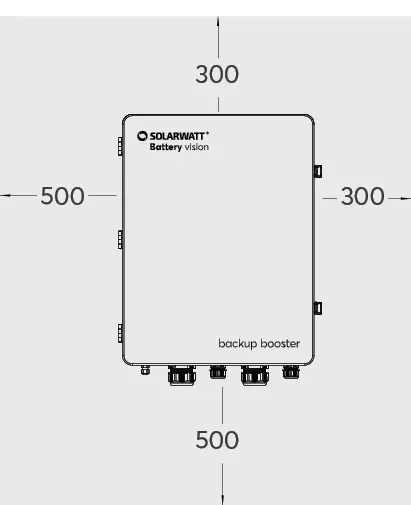

Hinweise für die Anordnung der Geräte zueinander

Hinweis

Die maximale Länge zur kommunikativen Verbindung zwischen Wechselrichter und Zähler beträgt 100 m. Verwenden Sie ein Kabel (mind. Cat 5e) mit paarweise verdrillten Adern, um eine bessere Abschirmung zu erreichen.

Hinweis

Dem Battery vision top pack liegt ein 1,5 m langes Batteriekabel zur Verbindung mit einem Inverter vision Wechselrichter bei. Bei exakter Verkabelung verbleiben etwa 75 cm zwischen Batterie und Wechselrichter. Berücksichtigen Sie dies bei Aufstellung der Batterie. Das eigenständige Crimpen von Batteriekabeln ist nicht zulässig, da das Batteriekabel Auswirkungen auf die Sicherheitsbestimmungen des Systems hat.

Optional können über Solarwatt Batteriekabel in einer Länge von 3 m, 5 m und bestellt 10 m werden.

Eine Kombination mehrerer Originalkabel zur Verlängerung ist NICHT zulässig !
