Installation

Dieses Kapitel beschreibt die Installation des Charger vision.
Inhaltsverzeichnis

    Wandmontage

    Prüfen Sie, ob die Beschaffenheit der Wand und das beigefügte Befestigungsmaterial geeignet sind, das Produktgewicht des Chargers (5 kg) plus Zuglast (Ladekabel) zu tragen.

    • Bohrlöcher mithilfe der Bohrschablone anzeichnen und Bohrlöcher bohren
    • Montagegrundplatte mit Hilfe des Befestigungsmaterials montieren
    Bohrlöcher / Wandbefestigung Montagegrundplatte
    • Montagebügel mit selbstschneidenden Schrauben am Charger befestigen
    • Charger an der Montagegrundplatte einhängen und mit den Schrauben befestigen
    Montagebügel / Wandbefestigung

    Standsäule Montage (optional)

    Der Charger kann optional an einer Standsäule montiert werden.

    Die Standsäule ist nicht Bestandteil des Lieferumfangs und muss separat bei Solarwatt bestellt werden.

    Der Charger vision ist nur mit der SOLARWATT Charger vision Standsäule kompatibel. An die SOLARWATT Charger vision Standsäule können bis zu zwei SOLARWATT Charger vision installiert werden.

    Für die Montage der Standsäule wird ein Betonfundament benötigt, welches Bauseits gestellt werden muss.

    Details zur Montage finden Sie hier:



    Netzwerkanbindung (LAN)

    Selbstkonfektioniertes LAN-Kabel:

    • RJ45 Stecker auf das Netzwerkkabel crimpen

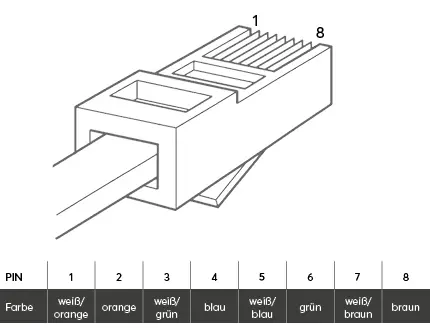

    • PIN-Belegung des Netzwerkkabels Typ B

    Netzwerkanbindung an Charger:

    • Netzwerkkabel durch die Überwurfmutter führen, Dichtung einsetzen
    • RJ45 Stecker in die RJ45 Buchse einstecken
    • Kontermutter anziehen und mit dem Charger verschrauben
    • anderes Ende des Netzwerkkabel mit dem Router verbinden
    RJ45 Stecker / RJ45 Buchse / Überwurfmutter und Dichtung

    Hinweis

    Die Überwurfmutter ist aktuell nur für fertige Patchkabel ohne Zugentlastung am Stecker (Tülle) ausgelegt. Selbst konfektionierte Stecker mit starrem Verlegekabel und fertige Patchkabel mit Zugentlastung (Tülle) können nicht mit der Überwurfmutter fest und wasserdicht mit dem Charger verschraubt werden. Bei der nächsten Produktionscharge des Charger wird eine größere Überwurfmutter beigelegt, welche auch für selbst konfektionierte, starre Verlegkabel und fertige Patchkabel mit Zugentlastung (Tülle) passt. Passende Patchkabel ohne Zugentlastung (Tülle) werden von Solarwatt als Zubehörartikel angeboten.

    Elektrischer Anschluss

    Dreiphasig:

    • AC-Kabel 75 mm abmanteln und 10 mm abisolieren
    • Aderendhülsen auf die Kabel crimpen
    AC-Kabel dreiphasig
    • Seitenabdeckung zum AC-Anschlussbereich öffnen
    • Kabelverschraubung lösen und AC-Kabel hindurchstoßen
    • AC-Kabel installieren
    • Kabelverschraubung festziehen
    • Seitenabdeckung schließen und festschrauben
    AC-Anschluss / Seitenabdeckung - dreiphasig
    • Kabelverschraubung festziehen (42 mm Kontermutter gegenhalten)
    • Seitenabdeckung schließen und festschrauben
    Seitenabdeckung / Kabelverschraubung

    Achtung

    Wird der Charger mit offener Seitenabdeckung in Betrieb genommen, dann ertönt ein Warnsignal und die Status-LED leuchtet Rot. Nur mit verschlossener Seitenabdeckung ist der Charger betriebsbereit.

    Hinweis

    Die AC-Anschlussklemmen sind für Kabelquerschnitte bis 10 mm² ausgelegt. Für eine komfortable Montage wird für starre Mantelleitungen (NYM) ein Kabelquerschnitt von bis 6 mm² empfohlen. Für flexible Gummischlauchleitungen kann ein Querschnitt von bis zu 10 mm² installiert werden.

    Einphasig:

    • AC-Kabel 75 mm abmanteln und 10 mm abisolieren
    • Aderendhülsen auf die Kabel crimpen
    AC-Kabel einphasig
    • Seitenabdeckung zum AC-Anschlussbereich öffnen
    • Kabelverschraubung lösen und AC-Kabel hindurchstoßen
    • AC-Kabel installieren
    • Kabelverschraubung festziehen
    • Seitenabdeckung schließen und festschrauben
    AC-Anschluss / Seitenabdeckung - einphasig
    • Kabelverschraubung festziehen (42 mm Kontermutter gegenhalten)
    • Seitenabdeckung schließen und festschrauben
    AC-Anschluss / Seitenabdeckung

    Achtung

    Wird der Charger mit offener Seitenabdeckung in Betrieb genommen, dann ertönt ein Warnsignal und die Status-LED leuchtet Rot. Nur mit verschlossener Seitenabdeckung ist der Charger betriebsbereit.

    Hinweis

    Die AC-Anschlussklemmen sind für Kabelquerschnitte bis 10 mm² ausgelegt. Für eine komfortable Montage wird für starre Mantelleitungen (NYM) ein Kabelquerschnitt von bis 6 mm² empfohlen. Für flexible Gummischlauchleitungen kann ein Querschnitt von bis zu 10 mm² installiert werden.

    Lastmanagement (optional)

    Dynamische Regelung der Ladeleistung unter Berücksichtigung der Hauslast.

    Wenn die verfügbare Netzanschlussleistung nicht ausreicht um die Hauslast und die Maximalleistung des Charger abdecken können, dann kann die Ladeleistung des Charger über ein dynamisches Lastmanagement so geregelt werden, dass eine definierter Maximalstrom (Maximalleistung) am Netzanschlusspunkt nicht überschritten wird (Hauslast + Ladeleistung).

    Details zur Funktionsweise und Installation finden Sie hier:

    Externe Steuerbox - "DI conversion module" (optional)

    § 14a EnWG steuerbare Verbrauchseinrichtungen



    Wird nur benötigt, wenn der Netzbetreiber die Ladeleistung direkt am Charger drosseln möchte (z.B. Rundsteuerempfänger) oder wenn kein Energiemanagement vorhanden ist.

    Details zur Funktionsweise und Installation finden Sie hier.
