Nicht kompatible Wechselrichter

Diese Seite beschreibt die Integration von nicht kompatiblen Wechselrichtern in das Energiemonitoring unter Verwendung von separaten Energiezählern (Erzeugungszähler).
Inhaltsverzeichnis

    Kompatibilität

    Je nach verwendeter Manager-Hardware, können verschiedene Zählertypen zur Leistungserfassung genutzt werden.

    Ebenso existieren Unterschiede hinsichtlich der Anzahl der als Erzeugungszähler konfigurierbaren Zähler.

    ZählertypAnzahl als Erzeugungszähler konfigurierbarer Zähler
     EnergyManager proManager flex 1.0 / flex 1.5 / rail
    S0-Zähler*

    2

    1

    Shelly Pro 3EMunbegrenztunbegrenzt
    Shelly 3 EMnicht als Erzeugungszähler nutzbarunbegrenzt

    *) Leistungsmessgerät mit S0-Ausgang

    Anschluss S0-Zähler an Manager flex

    Schnittstelle: S0-Eingang

    Anschlussschema

    Gefahr

    Personenschäden durch Stromschlag
    Der Einbau eines Energiezählers darf nur im spannungsfreien Zustand durch eine Elektrofachkraft erfolgen. Es besteht die Gefahr eines Stromschlags!

    Hinweis

    Am Manager flex kann nur ein S0-Zähler als Wechselrichter-Erzeugungszähler konfiguriert werden. Sind in der Installation mehrere nicht kompatible Wechselrichter vorhanden, muss deren AC-Leistung über einen gemeinsamen S0-Zähler erfasst werden.

    Installationsanleitung

    • Prüfen Sie vor dem Anschluss des Zählers an den Manager flex die zählerseitige Verdrahtung.
    • Stellen Sie Spannungsfreiheit her und überprüfen Sie sie.
    • Schließen Sie den Energiezähler an die Einspeiseleitung des Wechselrichters an. Achten Sie dabei auf die richtige Anschlussrichtung (Stromflussrichtung) am Energiezähler.
    • Verbinden Sie das Kabel für die S0-Impulsübertragung mit dem S0-Stecker (im Lieferumfang enthalten). Achten Sie hierbei auf die richtige Polarität gemäß obiger Abbildung.
    • Der Manager flex stellt mehrere S0-Schnittstellen zur Verfügung. Notieren Sie, an welche Schnittstelle Sie den Zähler angeschlossen haben.
    • Notieren Sie die Impulsrate des S0-Zählers (imp/kWh).
    • Schließen Sie das Kabel für die S0-Impulsübertragung an den Impulsausgang des Energiezählers an.
    • Verbinden Sie den S0-Stecker mit der S0-Buchse am Manager flex.
    • Stellen Sie die Spannungsversorgung wieder her.

    SOLARWATT EnergyMeter

    Ein-Richtungs-S0-Zähler mit Rücklaufsperre

    Allgemeine Informationen

    Schnittstelle: S0
    Versorgungsspannung: 3 x 230 V/400 V
    AC Nennstrom/Grenzstrom: 20 A / 80 A
    Kommunikation: S0 (1000 imp/kWh); S0-Impulslänge: 90 ms

    Mitgeltende Dokumente

    Pinbelegung

    Anschluss S0-Zähler an Energy Manager pro

    Schnittstelle: S0-Eingang

    Pinbelegung

    Gefahr

    Personenschäden durch Stromschlag
    Der Einbau eines Energiezählers darf nur im spannungsfreien Zustand durch eine Elektrofachkraft erfolgen. Es besteht die Gefahr eines Stromschlags!

    Installationsanleitung

    • Stellen Sie Spannungsfreiheit her und überprüfen Sie sie.
    • Verbinden Sie die Anschlüsse (S0+ und S0-) des S0-Zählers mit den S0-Anschlussklemmen am EnergyManager pro. Achten Sie auf die korrekte Polung (S0+ und S0-).
    • Der EnergyManager stellt mehrere S0-Schnittstellen zur Verfügung. Notieren Sie, an welche Schnittstelle Sie den Zähler angeschlossen haben.
    • Notieren Sie die Impulsrate des S0-Zählers (imp/kWh).
    • Stellen Sie die Spannungsversorgung wieder her.

    Installation Shelly Pro 3EM / Shelly 3EM

    Schnittstelle: Ethernet oder WLAN

    Installationsanleitung

    Shelly Pro 3EM: kann zur Erfassung der Wechselrichterleistung am EnergyManager pro und Manager flex genutzt werden.
    Die Installationsanleitung finden Sie unter Shelly Pro 3EM.

    Shelly 3EM: kann zur Erfassung der Wechselrichterleistung am Manager flex genutzt werden.
    Die Installationsanleitung finden Sie unter Shelly 3EM.

    Einrichtung im Smart Setup

    Je nach Erzeugungszähler und Manager-Typ sind verschiedene Konfigurations-Schritte durchzuführen.

    EnergyManager pro - S0-Zähler

    SmartSetup starten

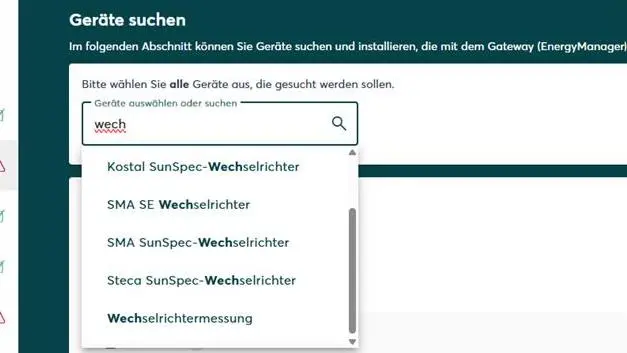

    Setup-Schritt: Geräte suchen

    • Wählen Sie im Dropdown-Menü Geräte auswählen oder suchen den Treiber S0-Zähler
    • "Was misst der S0-Zähler?" -> Erzeugung
    • Geben Sie die Schnittstelle an, an die der S0-Zähler angeschlossen ist
    • Geben Sie die Impulsrate an. Diese finden Sie in der Installations- bzw. Bedienungsanleitung des Zählers
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Fügen Sie ggf. weitere Geräte zur Suche hinzu.
    • Wenn die Suchliste komplett ist, klicken Sie Geräte suchen und installieren.

    Hinweis

    Werden vom Zähler Impulse empfangen, so erscheint die Meldung Gerät ist installiert andernfalls  Es liegt ein Verbindungsfehler vor. errorLessThanTwoPulses

    Mögliche Ursachen:

    • Fehlerhafte Verbindung zwischen Zähler und EnergyManager
    • Vom Zähler wird keine Leistung gemessen
    WR Ersatz SmartSetup EMpro 1

    Setup-Schritt: PV-Anlagen

    • Fügen Sie eine PV-Anlage hinzu und konfigurieren Sie diese. Weitere Hinweise erhalten Sie hier SmartSetup PV-Anlagen
    • Klicken Sie auf Energiezähler als Wechselrichter-Ersatz auswählen
    • Wählen Sie den entsprechenden S0-Zähler aus
    • Fahren Sie mit den übrigen Setup-Schritten gemäß SmartSetup fort
    EnergyManager pro - Shelly pro 3 EM

    Setup-Schritt: Geräte suchen

    • Wählen Sie im Dropdown-Menü Geräte auswählen oder suchen den Treiber Shelly (Allterco Robotics)
    • Fügen Sie ggf. weitere Geräte zur Suche hinzu.
    • Wenn die Suchliste komplett ist, klicken Sie Geräte suchen und installieren.

    Hinweis:

    Shelly-Geräte werden nach dem Start der Gerätesuche ohne Angabe einer IP-Adresse gefunden. Eine nachträgliche Änderung der IP-Adresse des Shelly führt zum Verlust der Verbindung und macht eine erneute Gerätesuche erforderlich. Es wird daher empfohlen, Shelly-Geräten eine unveränderliche IP-Adresse zuzuweisen.

    Weitere Informationen zur Vergabe von IP-Adressen finden Sie hier: Geräteverbindungen über Netzwerk

    Setup-Schritt: PV-Anlagen

    • Fügen Sie eine PV-Anlage hinzu und konfigurieren Sie diese. Weitere Hinweise erhalten Sie hier SmartSetup PV-Anlagen
    • Klicken Sie auf Energiezähler als Wechselrichter-Ersatz auswählen
    • Wählen Sie den Eintrag Shelly [...] Powermeter 0
    • Fahren Sie mit den übrigen Setup-Schritten gemäß SmartSetup fort
    Manager flex / rail - S0-Zähler

    Setup-Schritt: Geräte suchen

    • Wählen Sie im Dropdown-Menü Geräte auswählen oder suchen den Treiber S0-Zähler
    • Geben Sie die Schnittstelle an, an die der S0-Zähler angeschlossen ist
    • Geben Sie die Impulsrate an. Diese finden Sie in der Installations- bzw. Bedienungsanleitung des Zählers
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Fügen Sie ggf. weitere Geräte zur Suche hinzu.
    • Wenn die Suchliste komplett ist, klicken Sie Geräte suchen und installieren.
    • Nach erfolgreicher Installation: Ändern Sie den Namen des S0-Zählers um eine eindeutige Zuordnung zu ermöglichen. Klicken Sie dazu in der Geräteliste auf das Stift-Symbol neben dem Gerätenamen.

    Hinweis

    Werden vom Zähler Impulse empfangen, so erscheint die Meldung Gerät ist installiert andernfalls  Der S0 Zähler hat noch zu wenige Impulse gezählt.

    Mögliche Ursachen:

    • Fehlerhafte Verbindung zwischen Zähler und EnergyManager
    • Vom Zähler wird keine Leistung gemessen

    Setup-Schritt: PV-Anlagen

    • Fügen Sie eine PV-Anlage hinzu und konfigurieren Sie diese. Weitere Hinweise erhalten Sie hier SmartSetup PV-Anlagen
    • Klicken Sie auf Energiezähler als Wechselrichter-Ersatz auswählen
    • Wählen Sie den entsprechenden S0-Zähler aus
    • Fahren Sie mit den übrigen Setup-Schritten gemäß SmartSetup fort
    Manager flex / rail - Shelly pro 3 EM / Shelly 3 EM

    Setup-Schritt: Setup-Schritt: Geräte suchen

    Installation des Shelly-Gerätes

    • Wählen Sie im Dropdown-Menü Geräte auswählen oder suchen den Treiber Shelly Device
    • Geben Sie den Hostname oder die IP-Adresse des Shelly-Gerätes im lokalen Netzwerk an. Es wird empfohlen, die Gerätesuche unter Angabe des Hostnames zu starten.
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Klicken Sie auf Geräte suchen und installieren.

    Installation der Inverter Stand-In Bridge

    Bei der Inverter Stand-In Bridge handelt es sich um ein virtuelles Gerät

    • Wählen Sie im Dropdown-Menü Geräte auswählen oder suchen den Treiber Inverter Stand-In Bridge
    • Wählen Sie unter Meter das zuvor installierte Shelly-Gerät
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Klicken Sie auf Geräte suchen und installieren.
    • Fügen Sie ggf. weitere Geräte zur Suche hinzu.
    • Wenn die Suchliste komplett ist, klicken Sie Geräte suchen und installieren
    InverterStandIn Meter Assignment

    Setup-Schritt: PV-Anlagen

    • Fügen Sie eine PV-Anlage hinzu und konfigurieren Sie diese. Weitere Hinweise erhalten Sie hier SmartSetup PV-Anlagen
    • Klicken Sie auf Energiezähler als Wechselrichter-Ersatz auswählen
    • Wählen Sie den Eintrag Inverter Stand-In [...]
    • Fahren Sie mit den übrigen Setup-Schritten gemäß SmartSetup fort
