Inbetriebnahme

Dieses Kapitel beschreibt die Inbetriebnahme und Konfiguration des Charger.
Inhaltsverzeichnis

    Einschalten

    Das Ein- / Ausschalten erfolgt über die Sicherung.

    Der Charger ist nach ca. 30 Sekunden betriebsbereit.



    Initiales Verhalten des Charger

    Der Charger ist nach dem initialen Einschalten betriebsbereit, die Status-LED blinkt grün. Die RFID Autorisierung ist werksseitig aktiviert. Das Laden wird erst nach erfolgreicher Autorisierung, durch anhalten einer der beiden im Lieferumfang enthaltenen RFID-Karten gestartet. Der Charger ist nicht an das Energiemanagement angebunden. Der Maximalstrom ist werksseitig auf 16 A (11 kW / dreiphasig) eingestellt. Der Ladevorgang wird (nach erfolgreicher Autorisierung)mit maximal möglicher Ladeleistung gestartet.

    Werkseinstellungen

    Maximalstrom16 A11 kW / dreiphasig
    LademodusSperrmodusRFID-Autorisierung aktiv. 2 RFID Karten zur Autorisierung im Lieferumfang enthalten.
    LastausgleichsschalterAusDynamisches Lastmanagement deaktiviert
    Netzwerktyp LANLAN aktiv. WLAN deaktiviert.
    CloudkommunikationAusDer Charger sendet keine Daten in die Cloud. Es ist kein Fernsupport möglich.

    Konfiguration

    Die Konfiguration des Charger vision erfolgt über die SOLARWATT Pro app. Die Verbindung mit dem Charger erfolgt über Bluetooth, die Konfiguration mit der SOLARWATT Pro app kann nur lokal durchgeführt werden. Während der Konfiguration darf kein Ladevorgang stattfinden (das Elektroauto muss abgesteckt sein).

    Wenn bei dem Charger die Cloudkommunikation aktiviert wurde, kann Solarwatt den Charger über die Cloud aus der Ferne konfigurieren.

    Folgende Parameter können konfiguriert werden:

    Maximalstrom6 ... 16 AWerkseinstellung 16 A.
    LademodusKontrolliertRFID-Autorisierung erforderlich, um Ladesession sofort zu starten. Das EMS überschreibt aber die RFID-Autorisierung. Sendet das EMS einen Ladebefehl an den Charger, dann wird der Ladevorgang auch ohne vorherige RFID-Autorisierung gestartet.
    Plug and PlayKeine RFID-Autorisierung erforderlich, um Ladesession zu starten. Es wird immer sofort geladen, sobald ein Elektroauto angesteckt wird.
    SperrmodusWerkseinstellung. RFID-Autorisierung erforderlich um Ladesession zu starten.
    LastausgleichsschalterANDynamisches Lastmanagement aktiv.
    AUSWerkseinstellung. Kein dynamisches Lastmanagement aktiv.
    NetzwerktypLANWerkseinstellung. Anbindung des Charger über LAN.
    WLANAnbindung des Charger in das lokale WLAN. Netzwerk SSID und WLAN Passwort werden benötigt.
    Cloudkommunikation ANDer Charger sendet Daten in die Cloud für Fernsupport.
    AUSWerkseinstellung. Der Charger sendet keine Daten in die Cloud. Es ist kein Fernsupport möglich.

    SOLARWATT Pro app

    Zur Konfiguration muss der Charger eingeschaltet sein. Während der Konfiguration darf kein Ladevorgang stattfinden (es sollte kein Elektroauto angesteckt sein). Die Verbindung zum Charger erfolgt über Bluetooth. Das Mobilgerät mit der SOLARWATT Pro app muss in Bluetooth-Reichweite sein. Die Solarwatt Pro app zeigt automatisch alle verfügbaren Charger an (mit Seriennummer).

    • Charger einschalten
    • SOLARWATT Pro app öffnen und "Ladestation" auswählen
    • Den zu konfigurierenden Charger auswählen (anhand der Seriennummer)
    • Konfiguration starten "Gerät konfigurieren" drücken
    SOLARWATT Pro app - Verbindung mit Charger
    • Maximalen Ladestrom einstellen (in Ampere-Schritten)
    • optional: Aktivierung des dynamischen Lastmanagement und Einstellung der Lastbegrenzung [A]

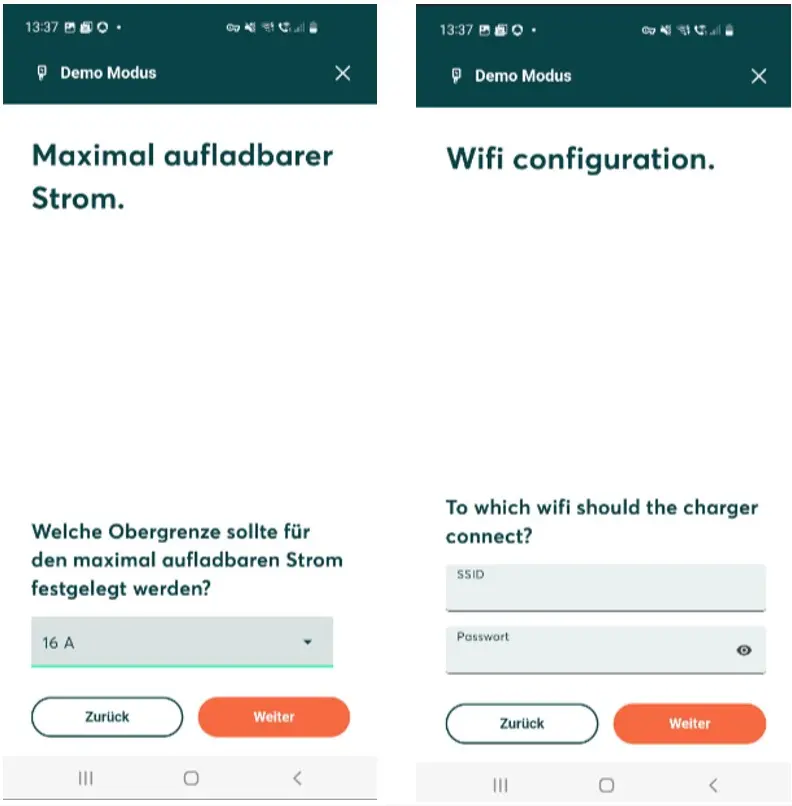

    SOLARWATT Pro app - Ladestrom / Lastmanagement
    • Auswahl der Netzwerkverbindung LAN / WiFi
    • optional: Wifi-Konfiguration

    Zur Verbindung mit dem lokalen WiFi wird der WiFi-Name und das Wifi-Passwort benötigt. Für eine stabile Netzwerkverbindung wird die Anbindung über LAN empfohlen.

    SOLARWATT Pro app - Netzwerkkonfiguration

    Hinweis

    Durch Konfiguration der Netzwerkeinstellung wird die Cloudanbindung des Charger vision mit der "Charger Cloud" aktiviert. Die „Charger Cloud“ ist ein Service-Portal über welches Solarwatt den Charger vision aus der Ferne analysieren und konfigurieren kann. Werksseitig ist die Cloudanbindung deaktiviert, der Charger sendet keine Daten in die Cloud und Solarwatt hat keinen Zugriff auf den Charger. Eine Netzwerkanbindung über LAN ist auch ohne Konfiguration möglich. Die Cloudanbindung kann bei der Konfiguration des Charger über die SOLARWATT Pro app aktiviert werden. Solarwatt empfiehlt die Aktivierung der Cloudanbindung, da dadurch Solarwatt im Problemfall aus der Ferne helfen kann. Die Cloudanbindung ist eine Voraussetzung für die erweiterte 3-jährige Garantie (Garantiebedingungen). Die Cloudanbindung wird aktiviert, sobald über die SOLARWATT Pro app die Netzwerkeinstellungen konfiguriert werden.

    • Lademodus auswählen
    • optional RFID-Karten verwalten und weitere RFID Karten hinzufügen
    • die beiden im Lieferumfang enthaltenen RFID-Karten sind bereits vorhanden
    SOLARWATT Pro app - RFID Autorisierung

    EMS Anbindung

    Nach erfolgreicher Inbetriebnahme und Anbindung des Charger in das lokale Netzwerk (mit Internetverbindung), kann der Charger über das EM.setup in das Energiemanagement integriert werden.

    Die Anleitung zur EMS Anbindung finden Sie hier:
